滚动轴承故障模拟试验台交付华北理工大学材料

VALENIAN公司研制的旋转机械故障模拟试验台，可模拟行星齿轮故障（断齿，点蚀，缺齿，磨损）。

可模拟平行齿轮故障（断齿，点蚀，缺齿，磨损），可更换故障小齿轮，及不同严重程度损伤齿轮。

可模拟轴承故障（内圈，外圈，滚动体，保持架，混合）及不同严重程度损伤轴承。

转子轴系故障（转速，动平衡，碰磨，不对中）。是一个创新的平台。在不损工厂利益的前提下，可对常见机械故障信号进行模拟与分析。模块化的设计，可提供多功能的信号研究，操作方便；亦可如乐高积木一般，拼搭出各种结构，从而对不同的故障进行拟合。

产品特色：

- 操作方便:模块化设计，便于故障见得拆装

- 故障信号明显：结构简单，做工精炼，故障信号明显

- 皮带轮对轴承进行径向加载，观察不用加载对振动信号的影响

- 测试方便：轴承座均预置加速度安装孔，方便数据采集

研究要素：

- 学习不同类型故障滚动轴承的振动频谱

- 掌握包络分析方法

- 滚动轴承寿命估算

- 了解润滑剂对振动频谱的影响

- 了解径向加载对振动频谱的影响

可进行试验类型：

- 学习“包括分析”方法

- 分辨不同的轴承故障信号（外圈、内圈、滚动体）

- 研究轴承径向加载位置对轴承外圈故障信号的影响

- 学习转速对轴承故障频率的影响

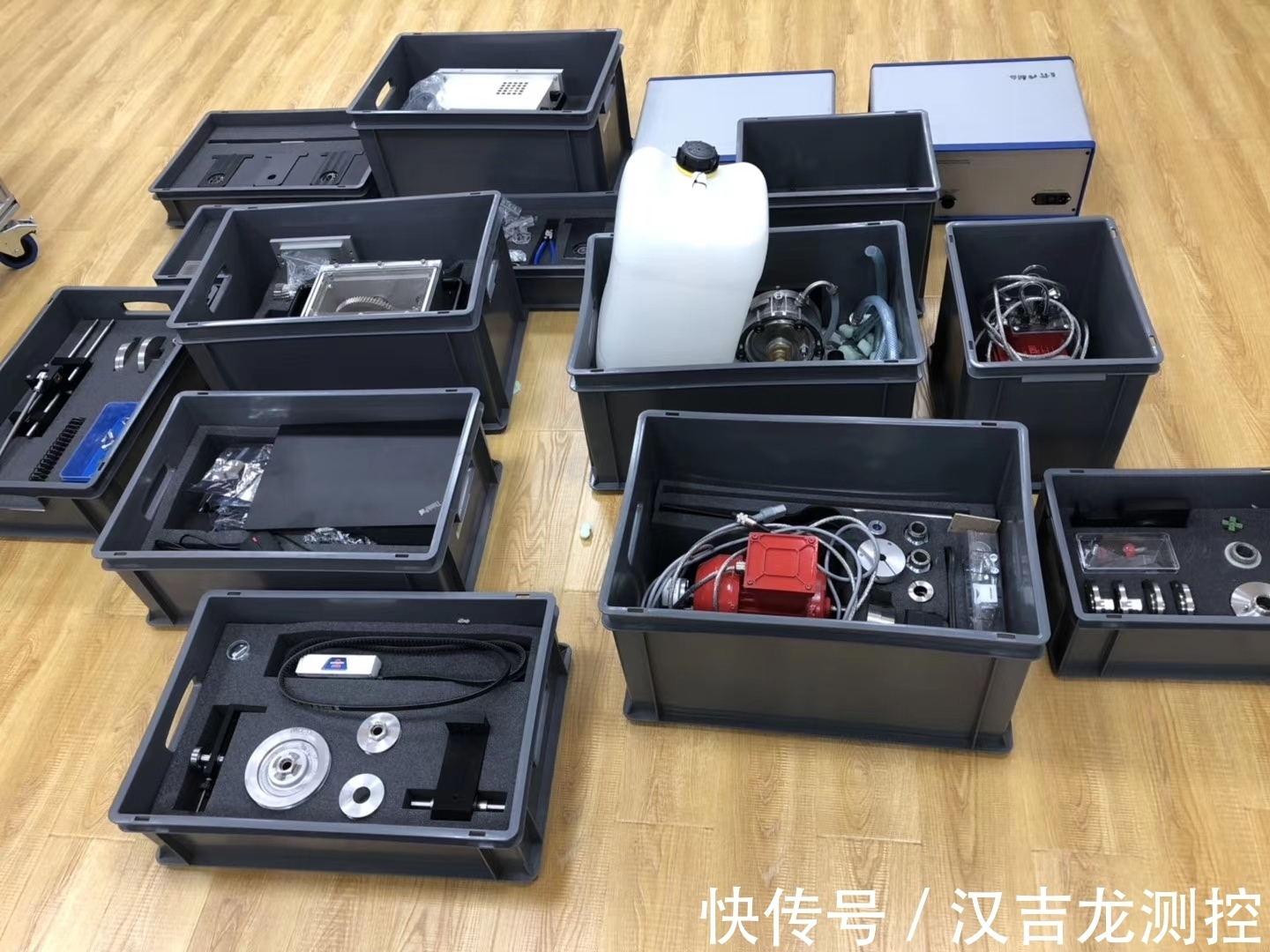

组成模块：

- 滚动轴承基础试验台

- 皮带轮研究套件

一、滚动轴承故障模拟试验台

(1) 产品概述

滚动轴承故障模拟，通过滚动轴承上预置某种故障，如外圈、内圈、滚子、混合故障，研究不同转速、加载条件下的滚动轴承故障信号。整个系统主要由以下部件组成：一根轴、两个轴承座（起重一个是陪测轴承座，另一个是测试轴承座。故障轴承只能在测试轴承上更换。）以及4个测试轴承。测试轴承座上会有纸质标识。

* 测试轴承种类与个数，可根据您的需求另行订制。

外圈损害定位

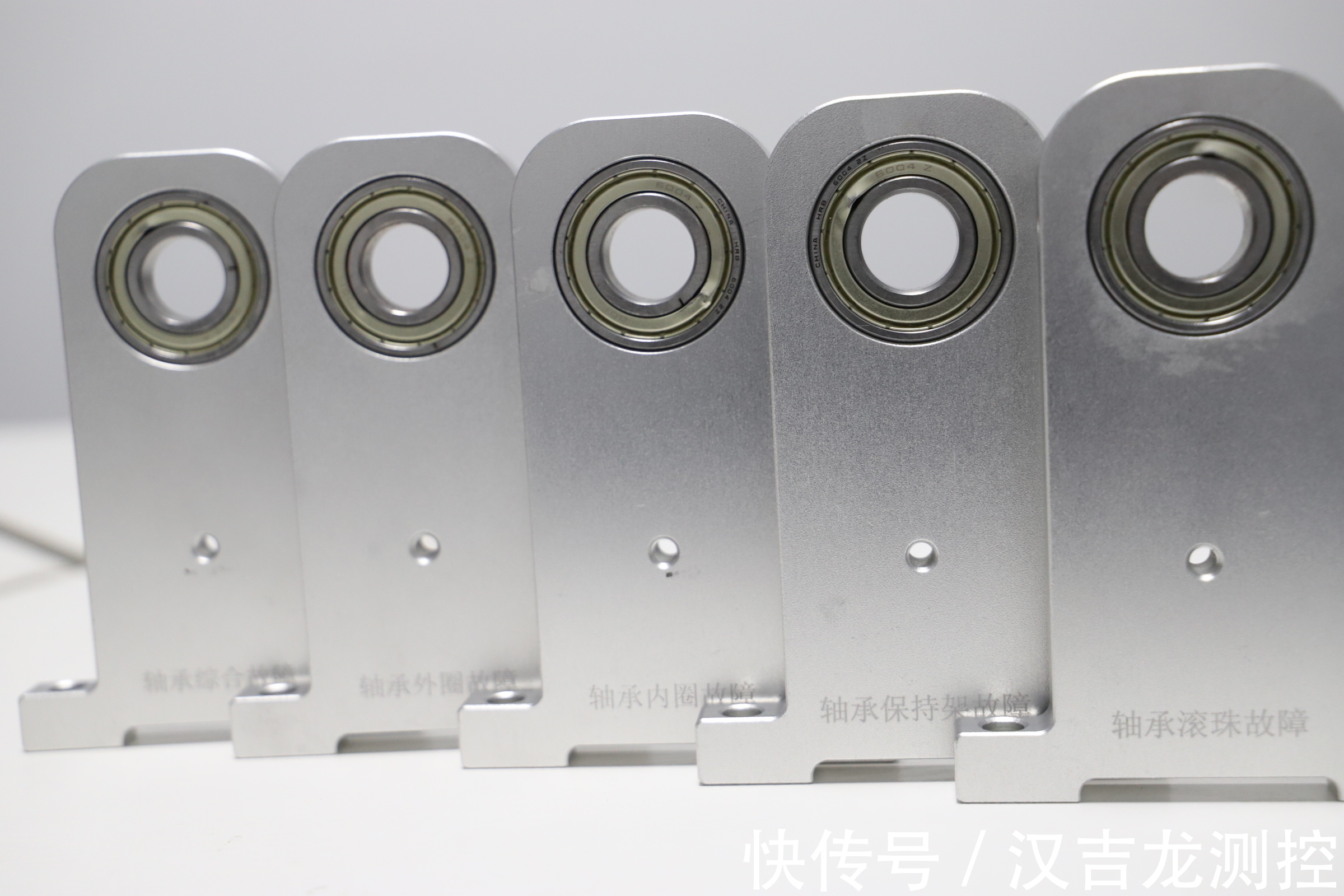

(2) 故障轴承：

滚子故障：滚子故障轴承，是在滚珠上有一小的损伤。轴承外圈上标注有“滚动体”字样。

外圈故障：外圈故障轴承，是在外圈内壁有一个切口损伤。轴承外圈上标有“外圈”字样。

内圈故障：内圈故障轴承，实在内圈内壁有一个切口损伤。轴承外圈上标注有“内圈”字样。

混合故障：混合故障，是在滚珠、内圈、外圈均有一个切口损伤。轴承外圈上标注有“混合故障”字样。

(3) 学习要点：

- 学习旋转机械的振动测量方法

- 电机与联轴器对中问题的研究

- 包络分析的学习方法

- 滚动轴承的常见故障分析

二、皮带轮故障研究套件

(1) 产品概述

皮带轮研究套件主要由皮带轮轴承支撑座，皮带调节装置，正常皮带轮，偏心皮带轮，完好的皮带，缺吃的皮带组成（皮带故障研究套件为了骗原装抄写，组件与滚动轴承故障研究套件有大量共用）。

(2) 学习要点

- 通过皮带轮对轴承进行加载，研究不同加载状态下的轴承振动信号特征

- 通过皮带轮位置以及松紧的调节，研究不同状态下对振动限号的影响

- 研究缺齿下的故障皮带对振动信号的影响

外圈滚动轴承的包络分析 f＝1800 min -1，损伤频率f1＝3，58f，谐波f2至f7。

皮带传动频谱 带谐波频率2FR，4FR，6FR
